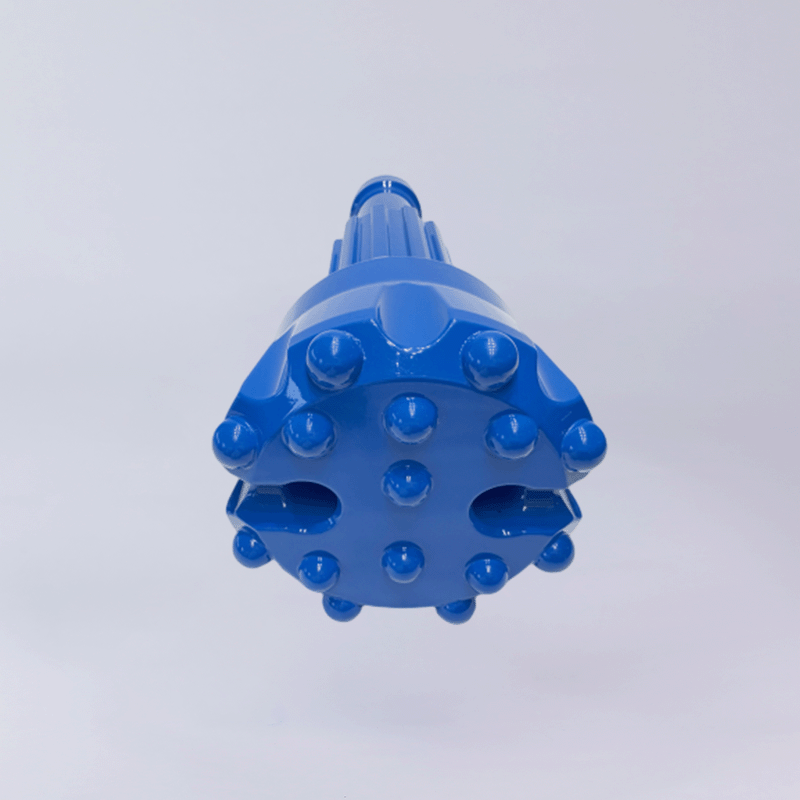

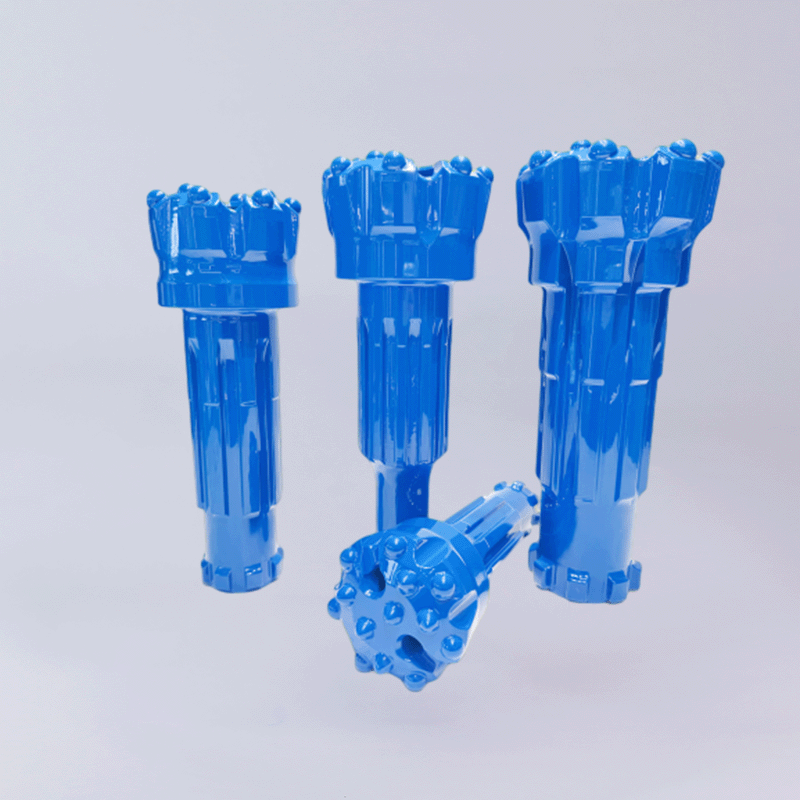

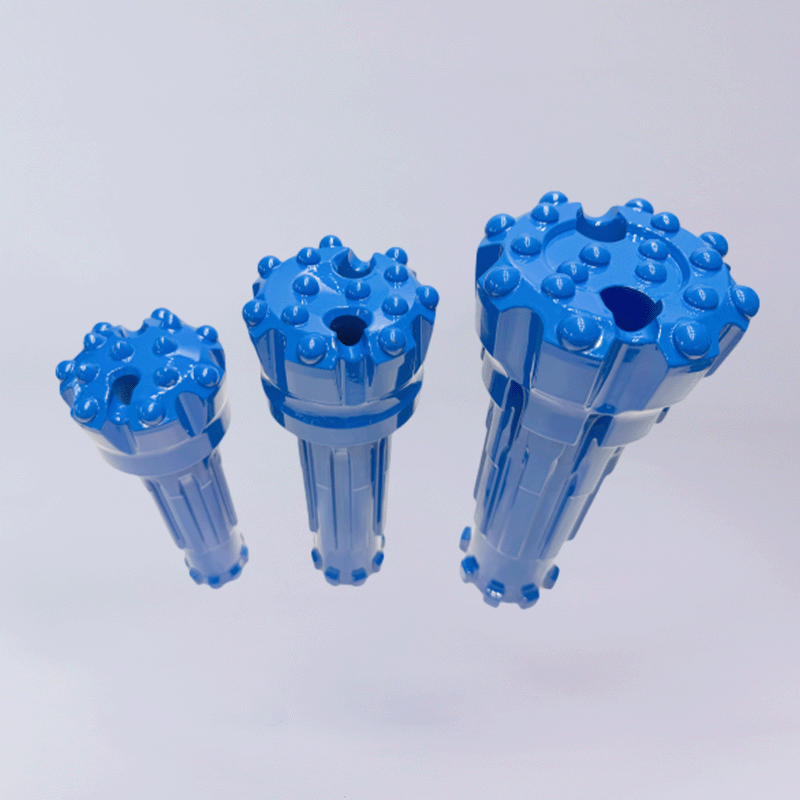

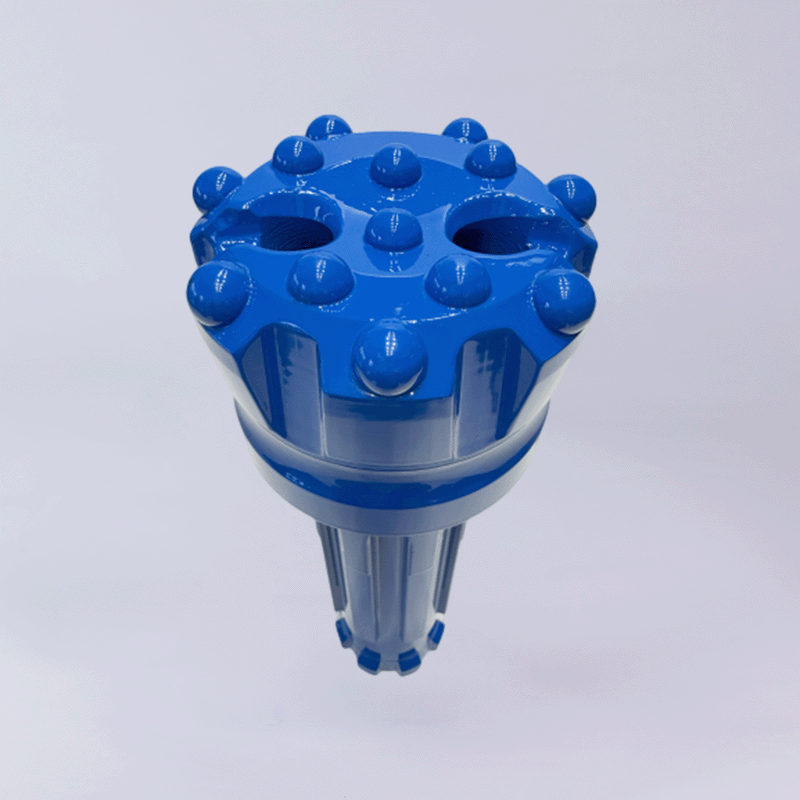

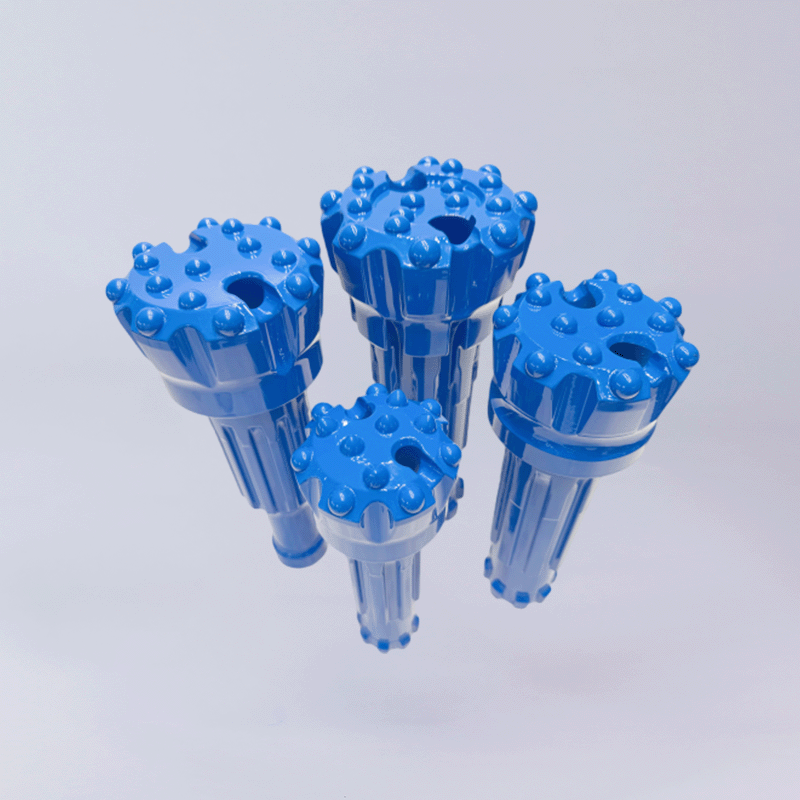

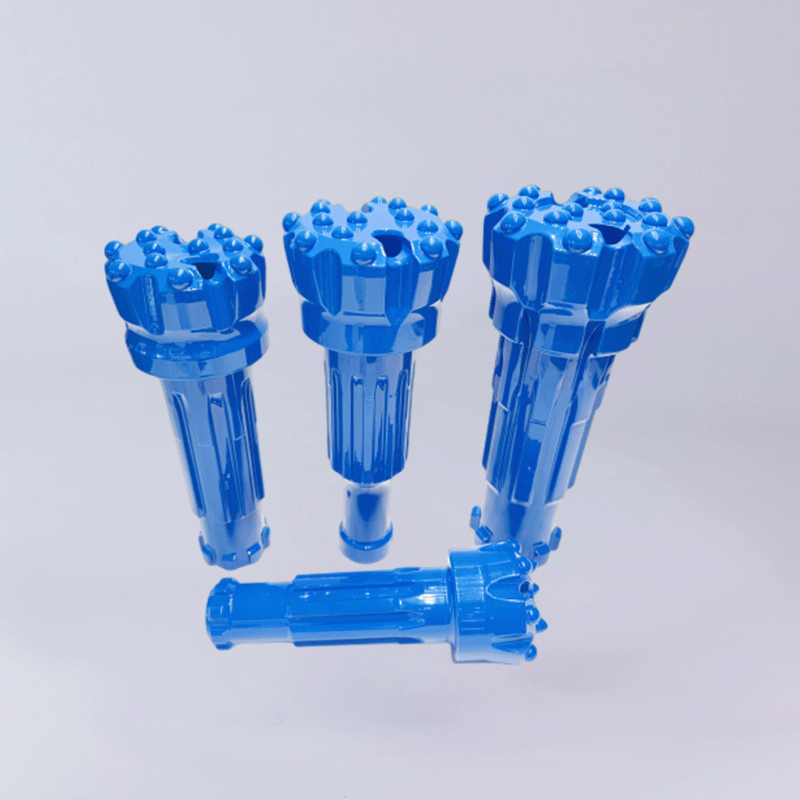

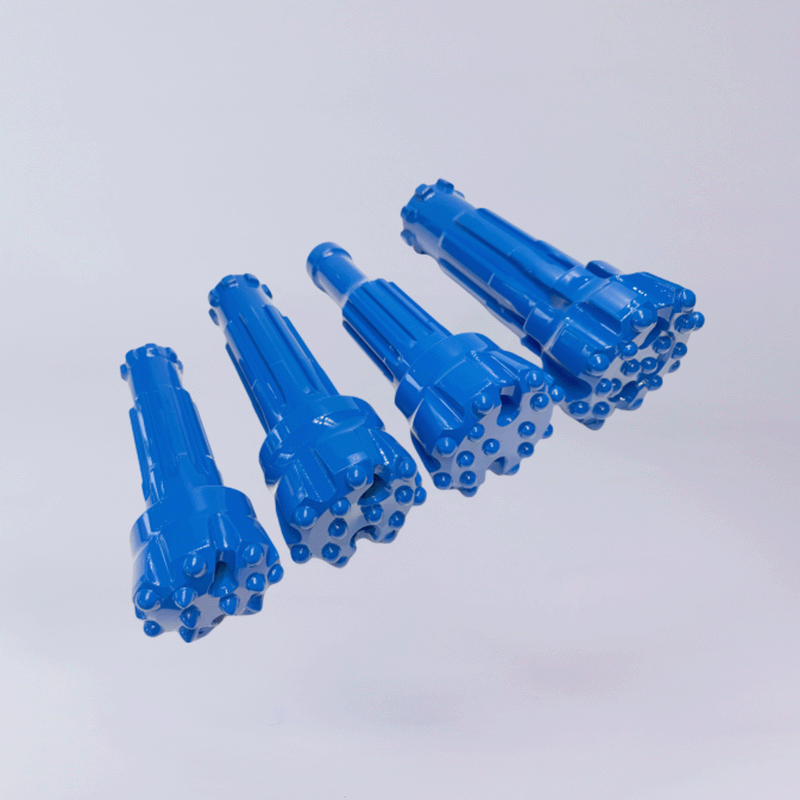

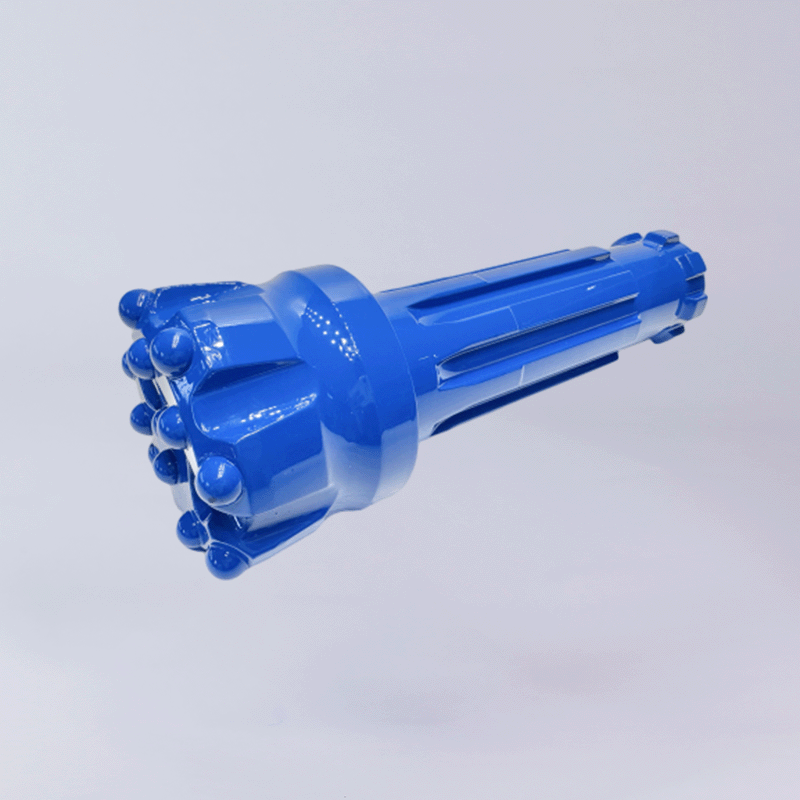

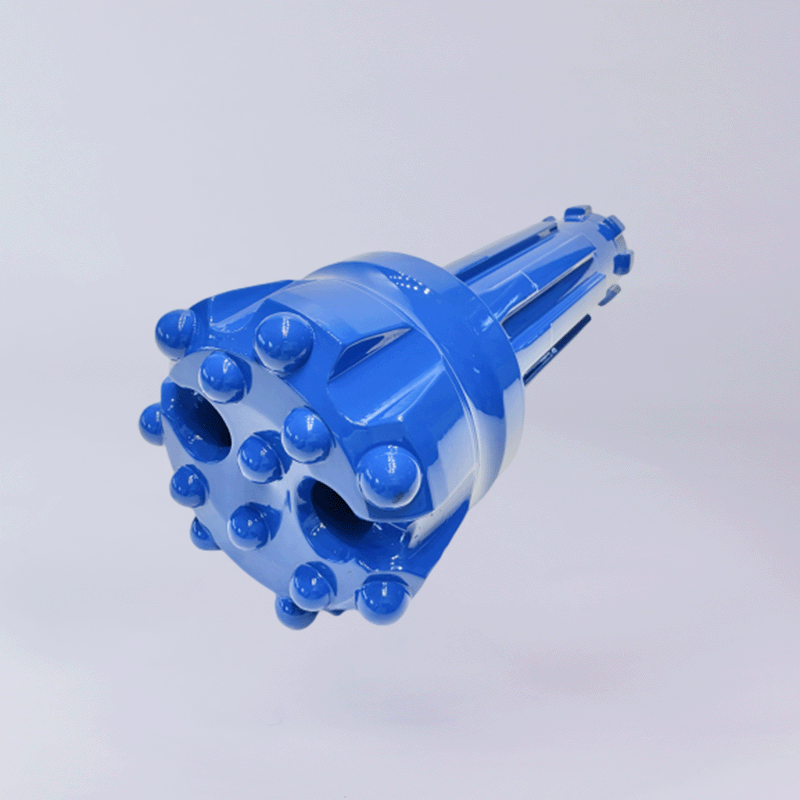

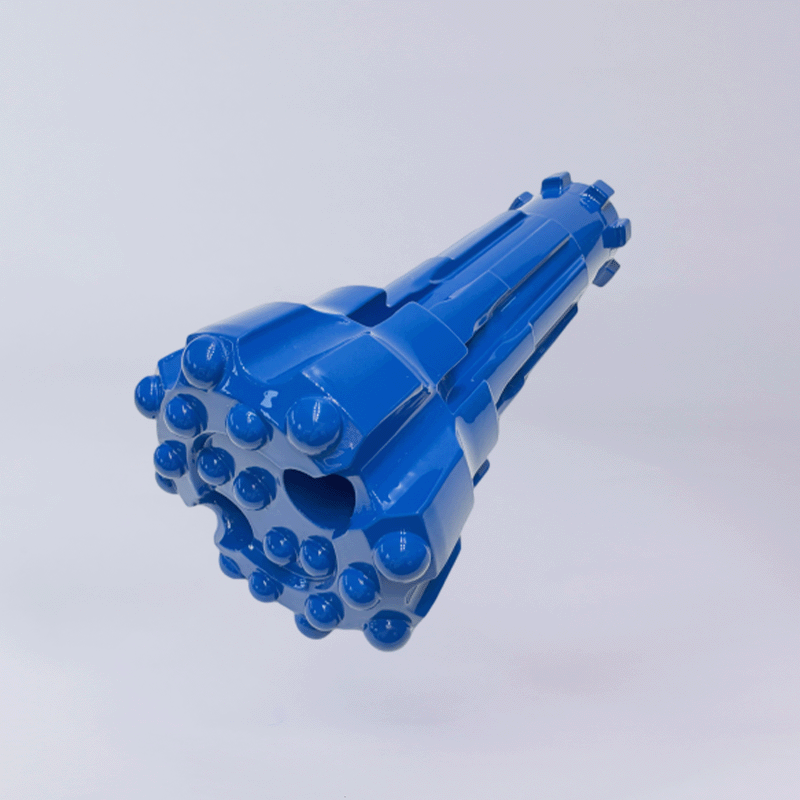

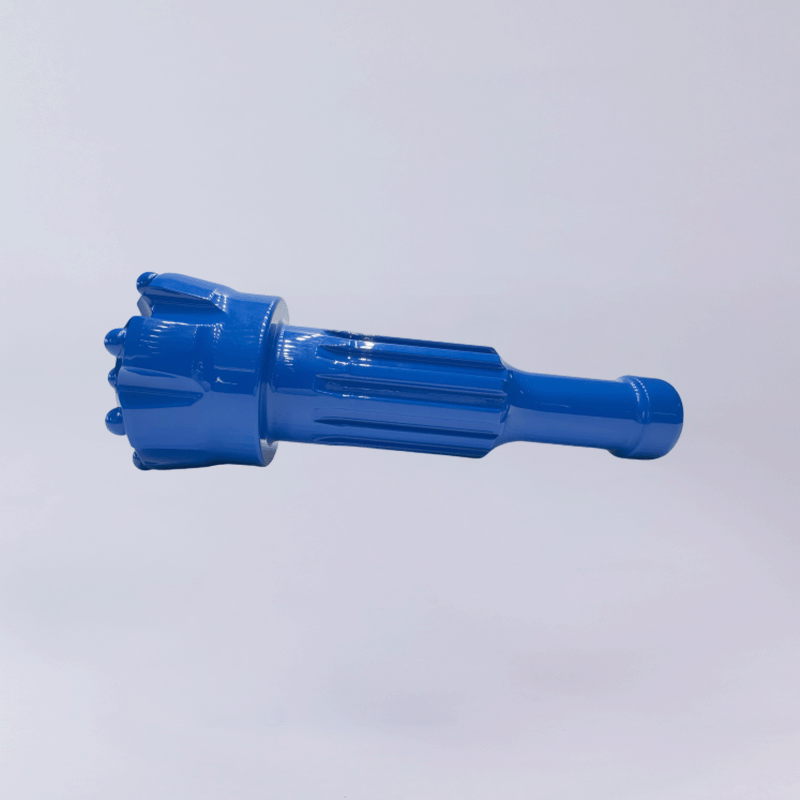

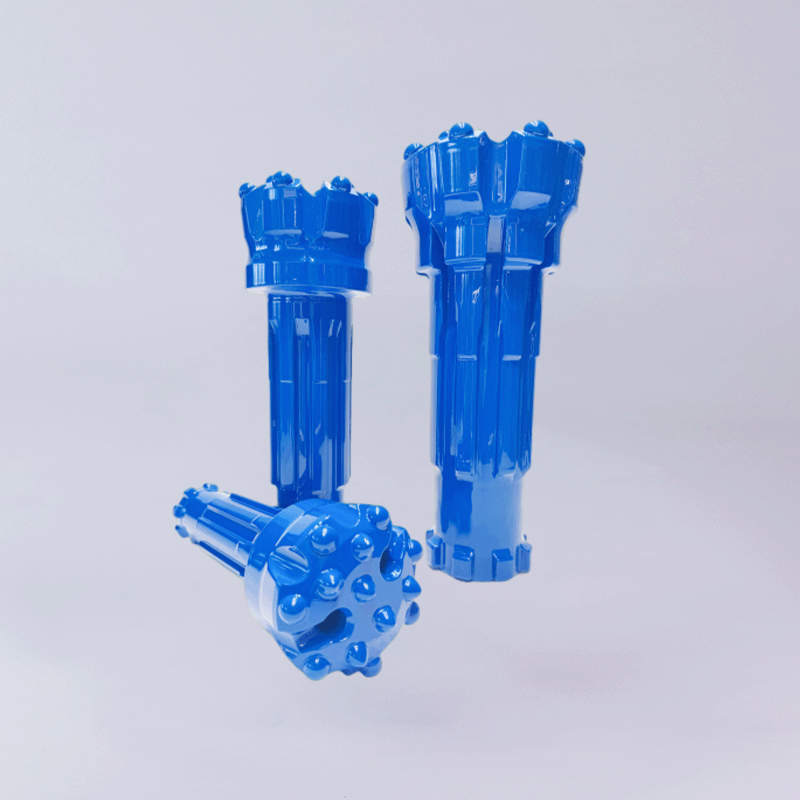

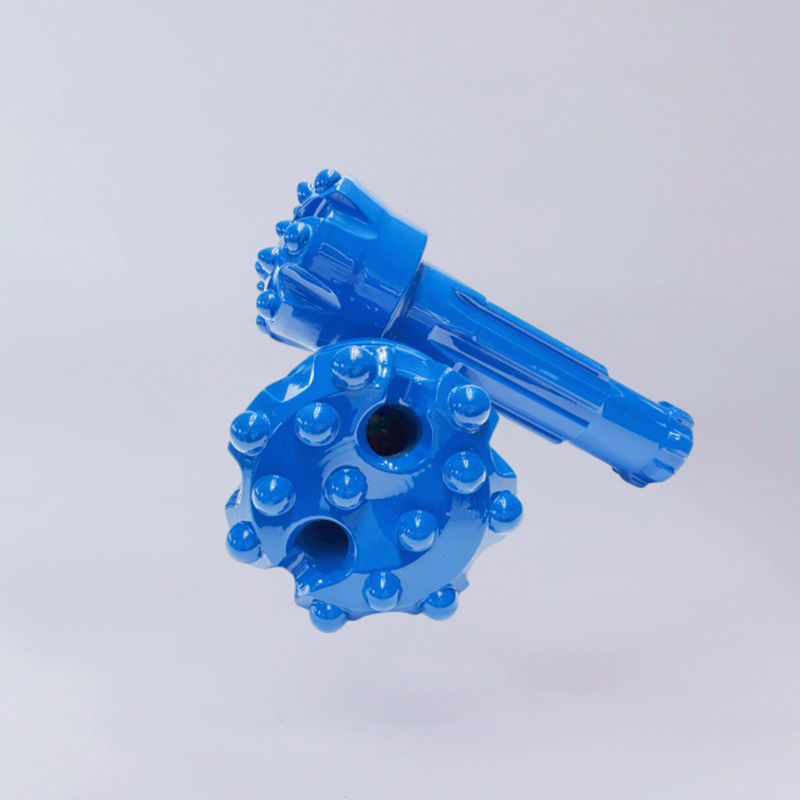

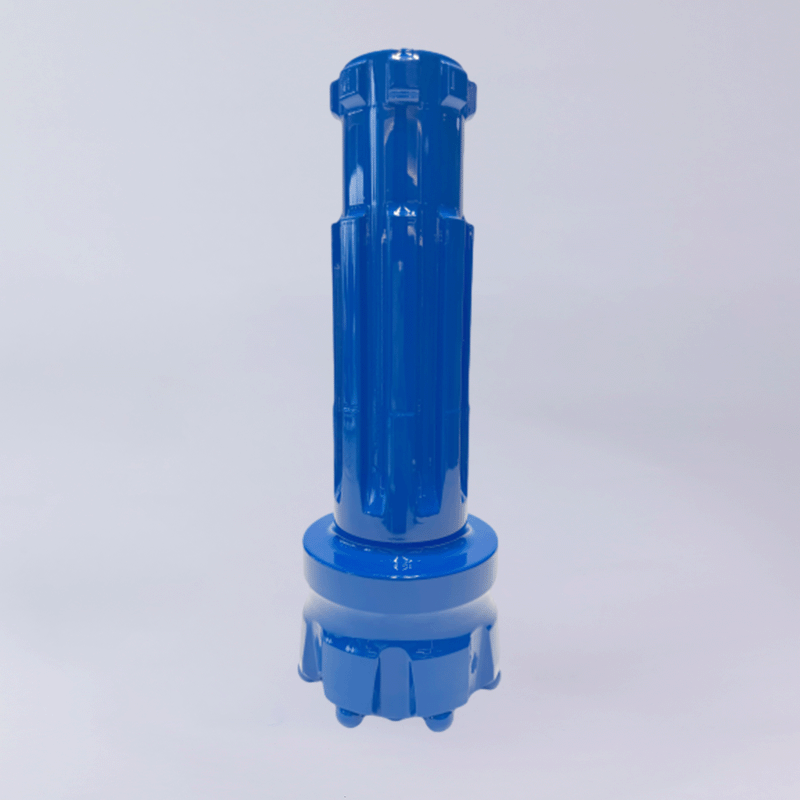

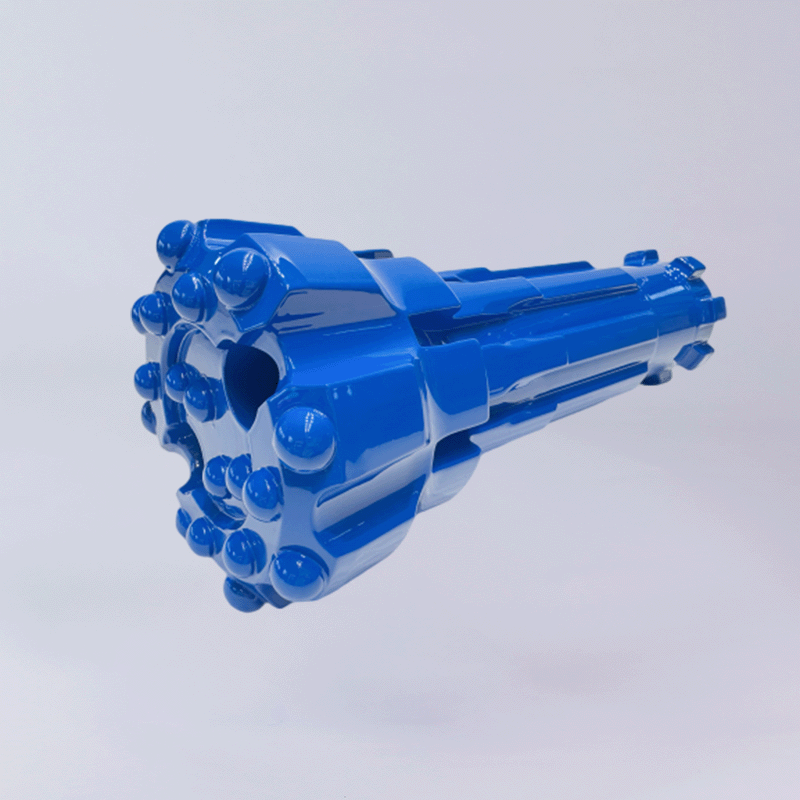

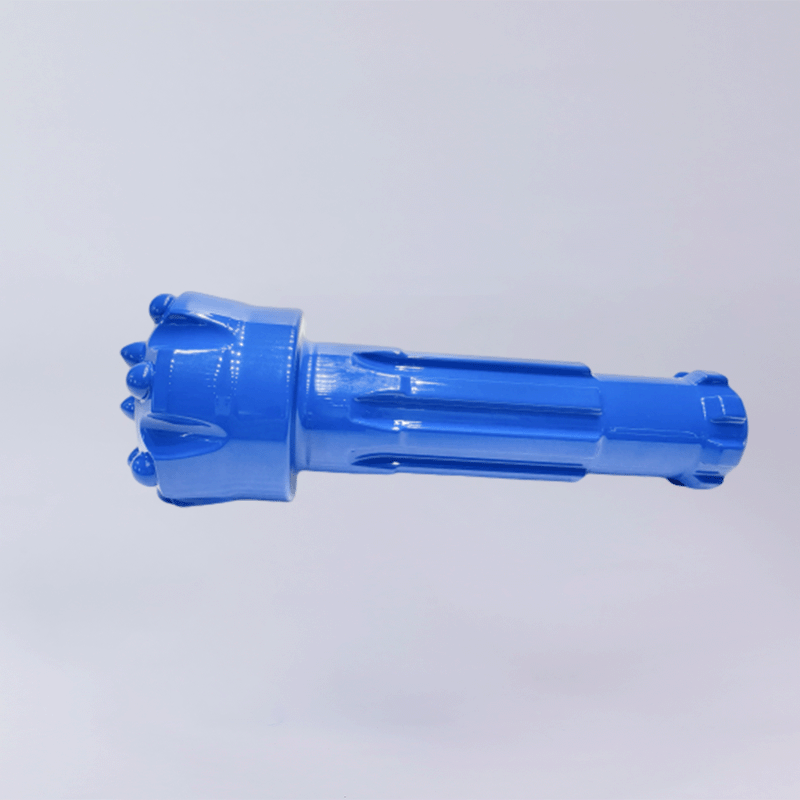

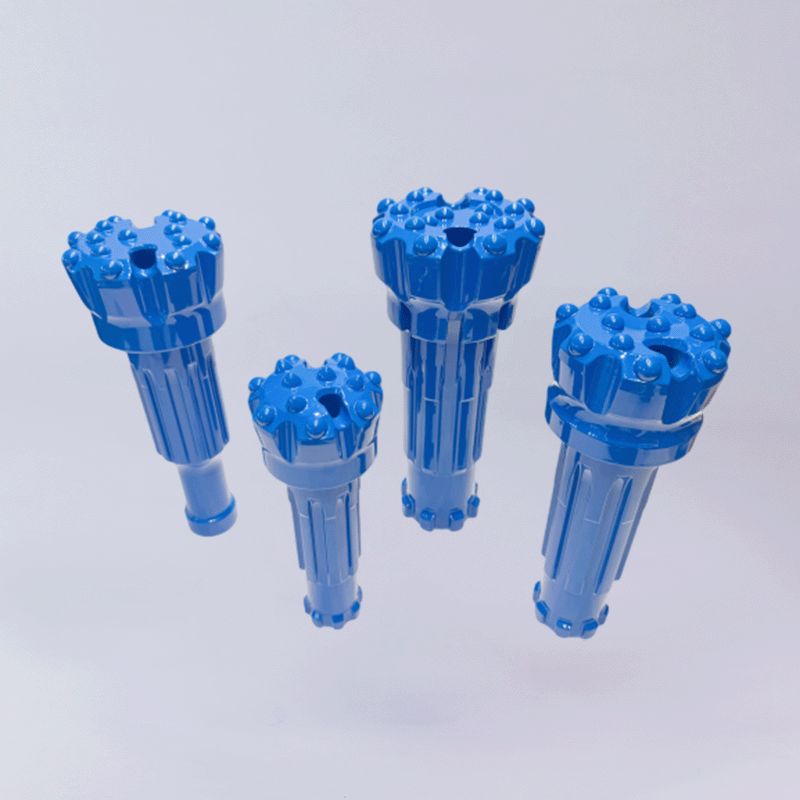

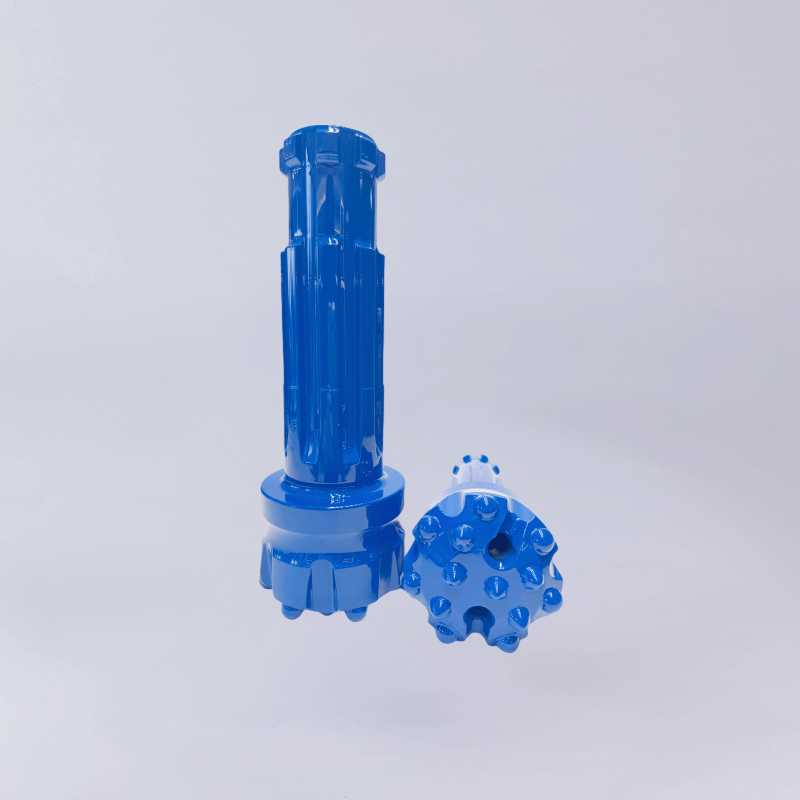

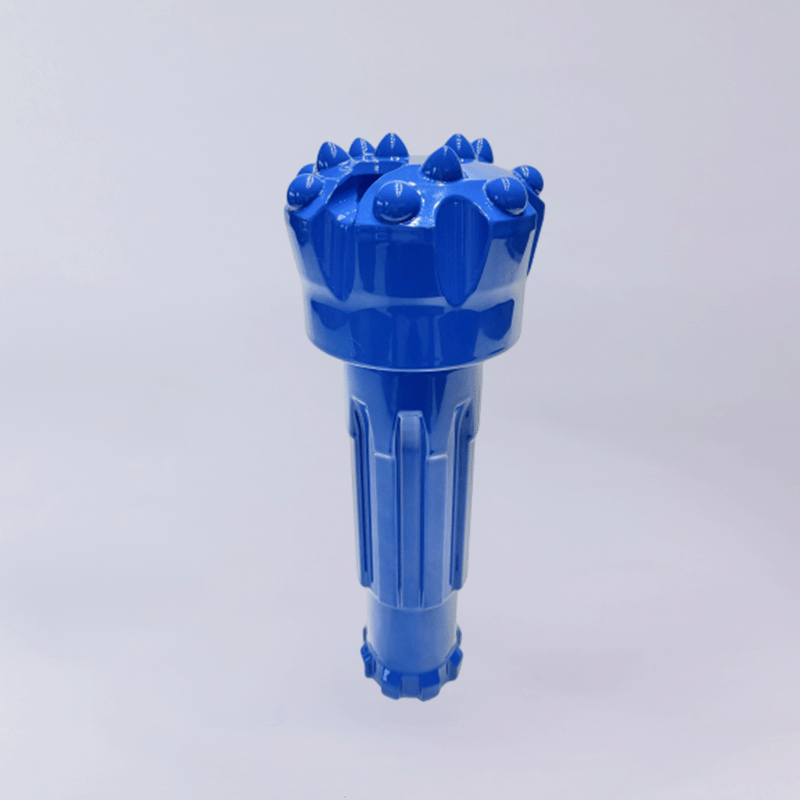

潜孔钻头 (DTH) 是一种凿岩工具，通过花键接口与冲击器连接。这种连接不仅可以引导冲击力，还能确保旋转运动的有效传输。
钻头和冲击器潜入孔内，利用冲击力和旋转力破碎岩石。潜孔钻头适用于大型露天和地下采矿、锚固工程、采石、建筑钻孔以及基础工程项目。
钻头面设计
我们的 DTH 钻头有三种表面设计- 平面、凸面和凹面- 以适应最常见的钻孔条件。
| 面部设计 | 适用岩层 |
| 平坦的 | 传统上，平面设计用于通用钻井作业。它尤其适用于破碎严重的地层、坚硬的地层以及容易因过度钻井而损坏的软地层。在钻进极其坚硬且磨蚀性极强的岩层时，这种设计在高气压环境下表现尤为出色。 |
| 凸 | 凸面设计非常适合在中低气压条件下在软岩层至中硬岩层中进行快速钻进，广泛应用于各种钻进作业。独特的凸面设计在坚硬和磨蚀性岩石中尤其有效，实现了高钻进速度和长使用寿命之间的完美平衡。 |
| 凹 | 凹面钻头适用于所有岩石类型，尤其擅长钻进中硬岩石，具有出色的钻孔直线度和高效的岩屑清除能力。作为一款多功能钻头，它能够出色地适应硬地层和软地层。其锥形钻头结构增强了钻孔稳定性，确保了卓越的孔位对准度并减少了振动。此外，碳化钨齿的巧妙布局可最大限度地提高各种地质条件下的穿透效率。 |
更多参数
| Nominal diameter (mm) | Number of vent holes | Gauge Button | Front Gauge | Connection with Drill Pipe | Weight (kg) | Specifications |
| φ70 | 1 | 4×φ12 | 3xφ12 | φ37-4 | 1.5 | KQZ-70P |
| φ75 | 3 | 5×φ12 | 3xφ12 | φ43-6 | 2.4 | KQZ-75P |
| φ76 | 2 | 5×φ12 | 3xφ12 | φ44-4 | 2.5 | KQZ-76P |
| φ80 | 3 | 6×φ12 | 3xφ12 | φ50-6 | 3.0 | KQZ-80P |
| φ90 | 3 | 6×φ14 | 4xφ12 | φ50-6 | 3.6 | KQZ-90P |
| φ90 | 3 | 6×φ14 | 4xφ12 | φ54-6 | 3.8 | KQZ-90P1 |
| φ90 | 2 | 6×φ14(Ballistic） | 3xφ12(Ballistic) 1xφ12(Hemispherical) |
φ54-6 | 3.6 | KQZ-90P2 |
| φ90 | 2 | 6×φ14(Ballistic） | 4xφ12(Ballistic) | φ54-6 | 3.8 | KQZ-90P3 |
| φ90 | 3 | 6×φ14(Conical） | 4xφ12(Conical) | φ54-6 | 3.8 | KQZ-90P4 |
| φ90 | 2 | 5×φ14(Ballistic） | 4xφ12(Ballistic) | φ54-6 | 3.6 | KQZ-90P5 |
| φ100 | 3 | 6×φ14 | 4xφ12 | φ54-6 | 4.0 | KQZ-100T |
| φ105 | 3 | 8×φ14 | 2xφ12 | φ54-6 | 4.2 | KQZ-105T |
| φ110 | 3 | 8×φ14 | 2xφ12 | φ54-6 | 4.5 | KQZ-110T |
| φ120 | 3 | 8×φ14 | 3xφ12 | φ54-6 | 5.0 | KQZ-120T |
| φ130 | 3 | 8×φ14 | 3xφ12 | φ54-6 | 6.8 | KQZ-130T |
| φ110 | 3 | 6×φ14 | 5xφ12 | φ65-6 | 6.1 | KQZ-110P |
| φ115 | 3 | 6×φ14 | 5xφ12 | φ65-6 | 6.3 | KQZ-115P |
| φ120 | 3 | 6×φ14 | 6xφ12 | φ65-6 | 7.0 | KQZ-120P |
| φ125 | 3 | 6×φ14 | 7xφ12 | φ65-6 | 7.1 | KQZ-125P |
| φ130 | 3 | 6×φ14 | 7xφ12 | φ65-6 | 7.3 | KQZ-130P |
| φ135 | 3 | 6×φ14 | 7xφ12 | φ65-6 | 8.0 | KQZ-135P |
| φ140 | 3 | 6×φ14 | 8xφ12 | φ65-6 | 8.2 | KQZ-140P |
| φ150 | 3 | 6×φ14 | 9xφ12 | φ65-6 | 9.0 | KQZ-150P |
| φ155 | 3 | 14×φ16 | 4xφ14 | φ90-6 | 16.3 | KQZ-155P |
| φ165 | 3 | 14×φ16 | 5xφ14 | φ90-6 | 17.3 | KQZ-165P |
| φ180 | 3 | 15×φ16 | 8xφ14 | φ90-6 | 19.6 | KQZ-180P |
| φ200 | 3 | 18×φ16 | 3xφ14 | φ90-6 | 23.0 | KQZ-200P |
| φ175 | 3 | 15×φ16 | 8xφ14 | φ98-6 | 22.8 | KQZ-175P |
| φ185 | 3 | 15×φ16 | 8xφ14 | φ98-6 | 23.2 | KQZ-185P |
| φ190 | 3 | 9×φ16 | 13xφ14 | φ98-6 | 23.5 | KQZ-190P |
| φ195 | 3 | 9×φ16 | 13xφ14 | φ98-6 | 24.0 | KQZ-195P |
| φ200 | 3 | 18×φ16 | 5xφ14 | φ98-6 | 25.8 | KQZ-200P |
| φ205 | 3 | 18×φ16 | 6xφ14 | φ98-6 | 26.1 | KQZ-205P |
| φ210 | 3 | 9×φ16 | 13xφ14 | φ98-6 | 26.5 | KQZ-210P |
| φ220 | 3 | 14×φ16 | 12xφ14 | φ98-6 | 28.5 | KQZ-220P |
| φ220 | 3 | 15×φ16 | 11xφ14 | φ98-6 | 28.5 | KQZ-220P1 |
| φ230 | 3 | 15×φ16 | 12xφ14 | φ98-6 | 32.0 | KQZ-230P |
| φ240 | 3 | 15×φ16 | 11xφ14 | φ98-6 | 36.0 | KQZ-240P |
| φ250 | 3 | 15×φ16 | 13xφ14 | φ98-6 | 45.0 | KQZ-250P |
| Nominal diameter (mm) | Number of vent holes | Side teeth | Middle teeth | Connection with Drill Pipe | Weight (kg) | Specifications |
| φ90 | 2 | 6×φ13 | 6xφ12 | φ53-8 | 4.6 | KQZG-90P |
| φ100 | 3 | 6×φ14 | 4xφ12 | φ54-6 | 4.0 | KQZG-100P |
| φ105 | 2 | 8×φ14 | 7xφ13 | φ64-8 | 7.7 | KQZG-105P |
| φ115 | 2 | 7×φ14 | 7xφ13 | φ64-8 | 8.0 | KQZG-115P1 |
| φ130 | 2 | 8×φ14 | 8xφ13 | φ64-8 | 10.5 | KQZG-130P |
| φ115 | 2 | 7×φ14 | 6xφ12 | φ65-6 | 6.4 | KQZG-115P |
| φ120 | 2 | 7×φ14 | 6xφ12 | φ65-6 | 7.0 | KQZG-120P |
| φ130 | 2 | 7×φ14 | 8xφ12 | φ65-6 | 8.0 | KQZG-130P1 |
| φ140 | 2 | 7×φ14 | 10xφ12 | φ65-6 | 8.2 | KQZG-140P |
| φ150 | 2 | 7×φ14 | 8xφ12 | φ65-6 | 9.0 | KQZG-150P |
| φ130 | 2 | 7×φ16 | 7xφ14 | φ84-8 | 17.0 | KQZG-130P2 |
| φ140 | 2 | 7×φ16 | 7xφ14 | φ84-8 | 18.0 | KQZG-140P1 |
| φ152 | 2 | 8×φ16 | 8xφ14 | φ84-8 | 19.0 | KQZG-152P |
| φ152 | 2 | 8×φ16 | 11xφ14 | φ99.5-8 | 25.0 | KQZG-152P1 |
| φ165 | 2 | 8×φ16 | 11xφ16 | φ99.5-8 | 26.5 | KQZG-165P |
| φ178 | 3 | 12×φ16 | 6xφ14 | φ99.5-8 | 28.6 | KQZG-178P |
| φ194 | 3 | 9×φ16 | 12xφ16 | φ99.5-8 | 30.0 | KQZG-194P |
| φ203 | 3 | 9×φ16 | 13xφ16 | φ99.5-8 | 32.0 | KQZG-203P |
| φ216 | 3 | 9×φ16 | 13xφ16 | φ99.5-8 | 35.0 | KQZG-216P |
| φ230 | 3 | 12×φ16 | 16xφ16 | φ99.5-8 | 37.0 | KQZG-230P |
| φ254 | 3 | 12×φ16 | 17xφ16 | φ99.5-8 | 43.0 | KQZG-254P |
| φ305 | 3 | 15×φ16 | 27xφ16 | φ99.5-8 | 57.0 | KQZG-305P |
| φ203 | 2 | 8×φ18 | 10xφ16 | φ128-8 | 48.0 | KQZG-203P1 |
| φ216 | 3 | 16×φ18 | 7xφ16 | φ128-8 | 50.0 | KQZG-216P1 |
| φ230 | 3 | 16×φ18 | 7xφ16 | φ128-8 | 53.0 | KQZG-230P1 |
| φ254 | 3 | 16×φ18 | 9xφ16 | φ128-8 | 58.0 | KQZG-254P1 |
| φ310 | 3 | 21×φ18 | 14xφ16 | φ128-8 | 71.0 | KQZG-310P |
| φ350 | 4 | 32×φ18 | 23xφ16 | φ128-8 | 80.0 | KQZG-350P |
| φ302 | 3 | 15×φ19 | 23xφ19 | φ210-12 | 176.0 | KQZG-302P |
| φ311 | 3 | 15×φ19 | 24xφ19 | φ210-12 | 177.0 | KQZG-311P |
| φ330 | 3 | 15×φ19 | 31xφ19 | φ210-12 | 186.0 | KQZG-330P |
| φ357 | 3 | 15×φ19 | 34xφ19 | φ210-12 | 196.0 | KQZG-357P |
| φ381 | 3 | 15×φ19 | 40xφ19 | φ210-12 | 205.0 | KQZG-381P |
| φ444 | 3 | 18×φ19 | 44xφ19 | φ210-12 | 230.0 | KQZG-444P |
| φ483 | 3 | 18×φ19 | 50xφ19 | φ210-12 | 285.0 | KQZG-483P |
| φ508 | 3 | 24×φ19 | 74xφ19 | φ210-12 | 311.0 | KQZG-508P |
| φ110 | 2 | 8×φ14 | 7xφ13 | φ67-12 | 8.0 | KQZG-115P2 |
| φ130 | 2 | 8×φ14 | 8xφ13 | φ67-12 | 12.0 | KQZG-130P2 |
| φ130 | 2 | 7×φ16 | 7xφ14 | φ83-12 | 15.0 | KQZG-130P3 |
| φ140 | 2 | 7×φ16 | 7xφ14 | φ83-12 | 15.6 | KQZG-140P2 |
| φ150 | 2 | 8×φ16 | 8xφ14 | φ83-12 | 19.0 | KQZG-150P2 |
| φ165 | 2 | 8×φ16 | 9xφ16 | φ104.4-12 | 25.0 | KQZG-165P1 |
| φ178 | 2 | 8×φ16 | 10xφ16 | φ104.4-12 | 27.0 | KQZG-178P1 |
| φ203 | 2 | 8×φ16 | 13xφ16 | φ104.4-12 | 40.0 | KQZG-203P2 |
| φ216 | 3 | 9×φ16 | 14xφ16 | φ104.4-12 | 45.0 | KQZG-216P2 |
| φ203 | 2 | 9×φ18 | 9xφ16 | φ128-12 | 48.0 | KQZG-203P3 |
| φ216 | 2 | 10×φ18 | 12xφ16 | φ128-12 | 50.0 | KQZG-216P3 |
| φ254 | 3 | 11×φ18 | 17xφ16 | φ128-12 | 58.0 | KQZG-254P2 |
Can't find the parameters you want? Please get in touch with us!
Download Brochure优势

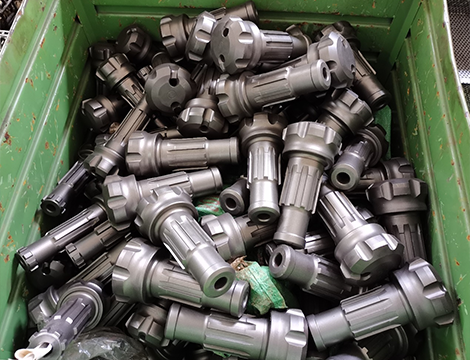

优质合金钢机身，经久耐用
我们的钻头采用优质合金钢制成，并经过严格的热处理，具有高硬度、优异的耐磨性和优异的抗冲击性。这确保了它们在复杂多变的钻井环境中仍能保持最佳性能，显著延长使用寿命。

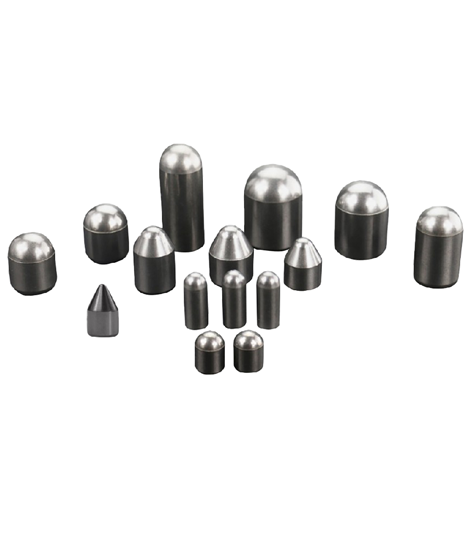

碳化钨刀片，适应多种地质条件
·球形齿：这些齿片采用坚固的球形结构设计，非常适合坚硬、磨蚀性岩层和深孔钻进。其多功能性使其成为几乎所有凿岩应用（从采矿到基础工程）的首选，确保卓越的钻孔效率和稳定性。

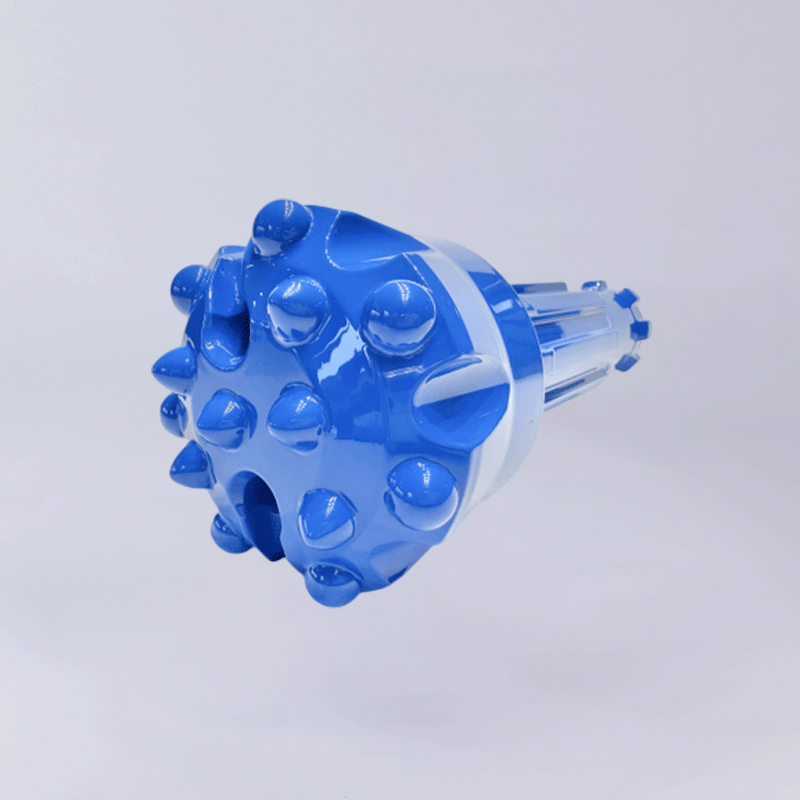

·半弹道齿：一种兼顾速度和耐用性的混合设计。与传统的球形齿相比，半弹道齿具有更快的钻进速度和更长的使用寿命，尤其适用于中低磨损沉积岩层。然而，为了保持最佳钻进性能，不建议在破碎地层条件下使用。
·弹道齿：专为低磨损沉积层高速钻进而设计。其高效的切削能力可显著提高钻进效率，尤其适用于需要快速穿透的应用。然而，不建议在严重破碎的地面或极硬的岩石上使用，以避免不必要的磨损和性能下降。
先进制造技术，确保刀片安全耐用
我们的碳化钨刀片采用精密冷压或热插工艺嵌入钻头头部，确保刀片与裙体牢固结合。这提高了整体强度和稳定性，使钻头更加耐用，减少更换频率，降低钻孔成本。
如何选择
正确的 DTH 钻头？
根据岩石类型选择
· 硬石
选择具有高强度裙体和球形钻头的钻头。冲洗槽的数量应有限（通常为双翼钻头），并且其尺寸不宜过大，以优化效率。硬质合金齿最好选择球形齿，并且球形齿的露出高度不宜过大。
· 轻摇滚
选择具有增强排屑能力的钻头，例如三翼或四翼钻头。冲洗槽可以更大更深，以便于清除碎屑。刀片应为弹道形或楔形，并具有更高的轮廓以提高穿透力。
· 断裂带或节理带
为了最大限度地减少偏差，请使用凹面或凸面钻头面以获得更好的引导和稳定性。
· 富含粘土的地层
中间排渣孔经常被堵塞，最好使用侧面排渣钻。

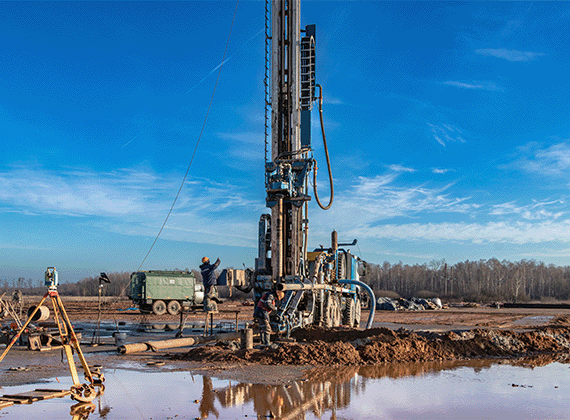

考虑孔的直径和深度
· 钻头尺寸兼容性
确保钻头尺寸与潜孔锤和钻杆尺寸匹配。钻头最大直径比潜孔锤大一英寸。
· 深度考虑
孔径越大，需要的钻头尺寸就越大，钻孔深度越深，对钻头的耐磨性和稳定性的要求就越高。
评估钻井速度和岩屑清除
· 钻孔速度
钻进速度取决于钻头类型、岩石硬度和操作参数。选择在给定条件下能够达到所需钻进速度的钻头。
· 岩屑清除效率
高效的岩屑清除是钻头性能的关键因素，它可以减少阻力并提高钻进速度。我们注重冲洗槽的设计及其清除碎屑的有效性。
考虑成本效益
· 长期成本节约
除了初始购买价格外，还要考虑维护和更换成本。耐用的钻头可以减少更换频率，最终降低长期运营成本。
· 信誉良好的制造商
选择具有优质服务的值得信赖的品牌可以最大限度地降低风险并提高性价比。
其他关键因素
· 转速和扭矩
这些参数应与钻机的规格相匹配，以确保最佳性能。
· 材料和制造质量
钻头的材料成分和生产工艺直接影响其性能和寿命，这些参数应根据具体的凿岩设备和工艺要求确定。
