钻杆

Introduction

钻杆是用于连接凿岩钻头和钻孔设备的工具,用于岩石或土壤的挖掘。这类工具常用于采矿、隧道施工和水利工程项目。

钻杆类型

我们提供轻型和重型钻杆。轻型钻杆包括锥形钻杆、带柄钻杆和整体式钻杆。重型钻杆主要用于地下采矿、隧道掘进和露天作业的挖掘钻车。

轻型钻杆

类型简介应用长度

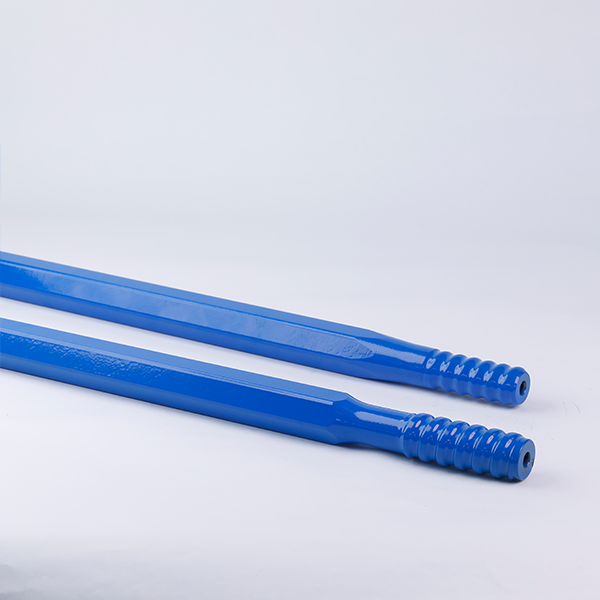

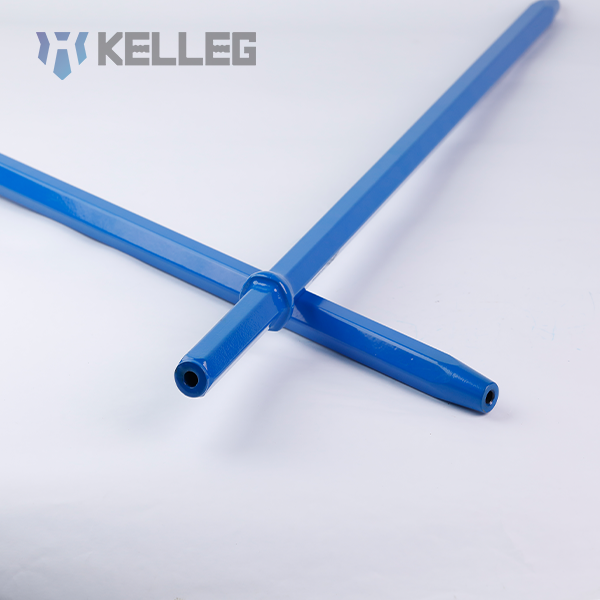

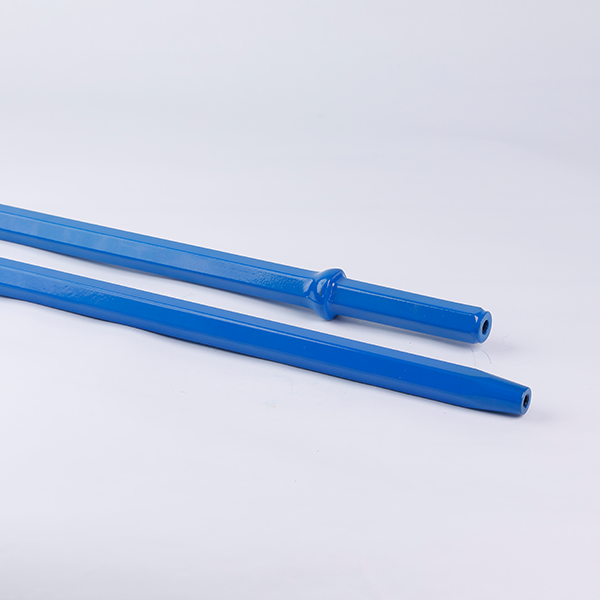

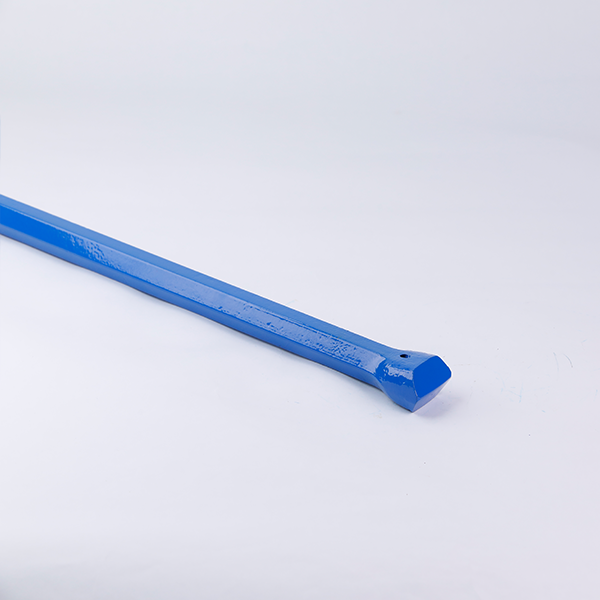

锥形钻杆钻杆为六角空心轴,杆体结构与钻井设备连接,杆头呈锥形,可与锥形钻头连接。该钻杆适用于钻探页岩和泥岩等较软的岩层。 600mm-8000mm 不带柄,常规柄为108mm

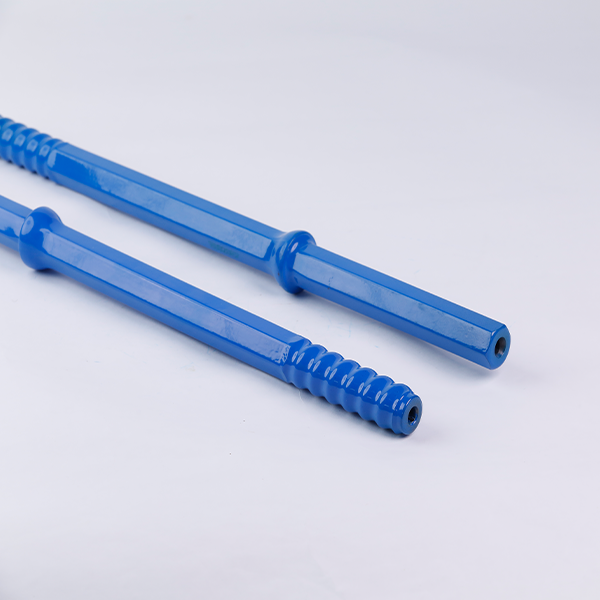

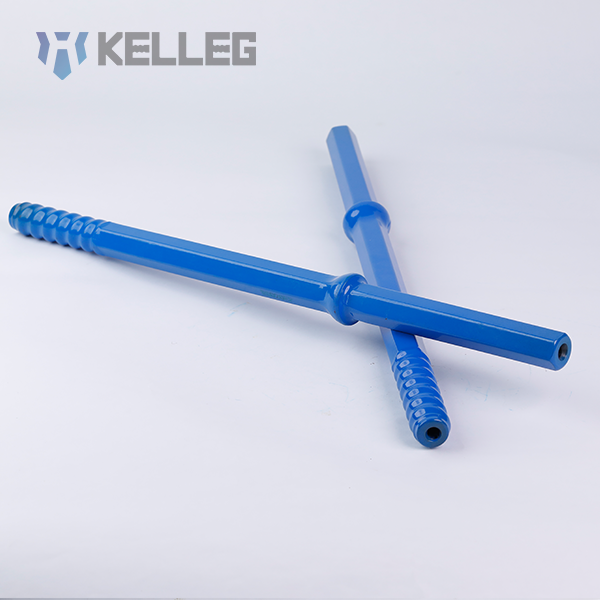

柄杆钻杆为六角形空心轴,带有柄部结构,用于连接钻井设备。钻杆头部为螺纹形状,可与螺纹钻头连接。该杆专为小直径钻孔任务而设计,适用于中等至坚硬的岩层。 610mm-3600mm 不带柄,常规柄为108mm
整体钻杆钎柄、钎肩、钻杆、凿岩钻头组合成一根整体式钻杆。适用于破碎岩层、风化岩层等较软岩层的浅孔钻孔。 800mm-8000mm 不带柄,常规柄为108mm

重型钻杆

类型简介应用长度

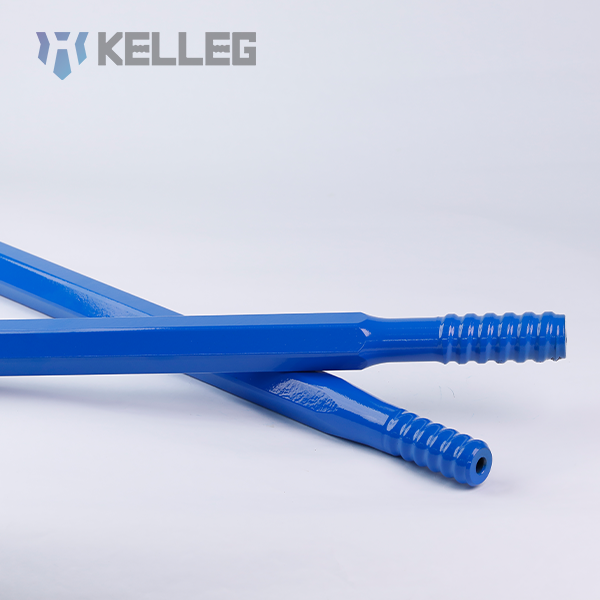

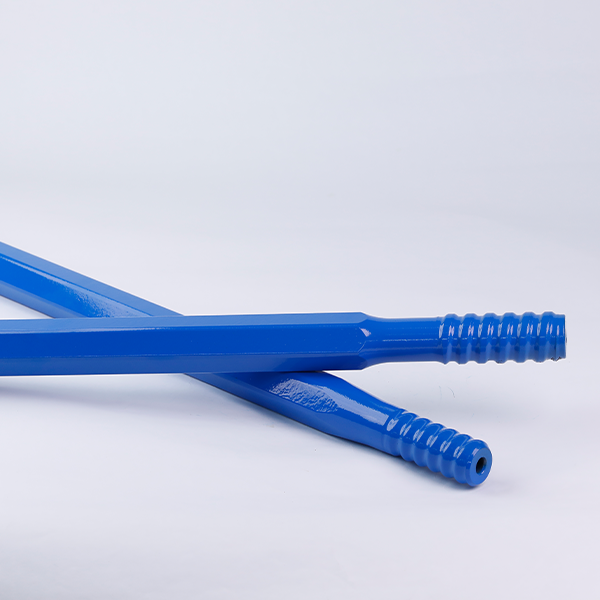

延长杆该杆的两端都有外螺纹。广泛应用于阶梯钻井、锚杆钻井、采油钻井、深孔钻井、小孔钻井。 915毫米-6095毫米

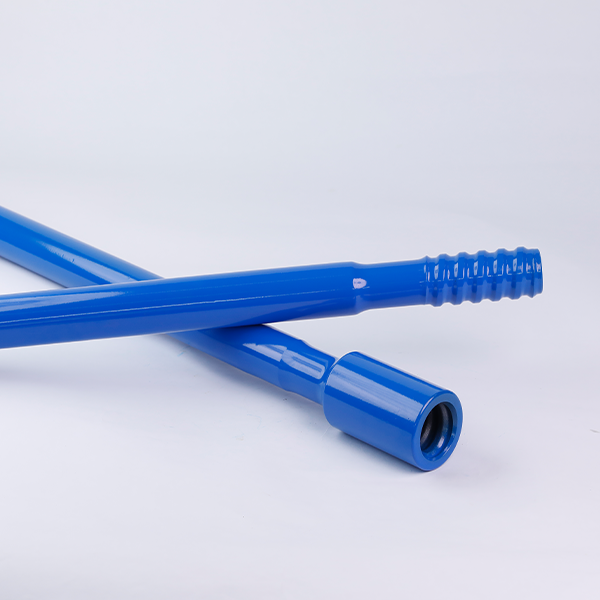

MF 杆该杆的一端有外螺纹,另一端有内螺纹。它是长孔和高精度钻孔的理想选择,可确保最小的偏差。 610毫米-6400毫米
漂流杆该杆主要用于全液压凿岩机。适用于地下采矿隧道爆破、锚固孔钻进以及交通隧道、水电工程引水隧洞等地下建筑工程的开挖。 2100毫米-6100毫米
导杆主要功能是将钻头准确地引导到预定的钻孔位置。主要用于露天阶地钻探和地下长孔钻探。 1220毫米-6095毫米

更多参数

钻杆分为R螺纹和T螺纹两种,型号有R25、R28、R32、R38、T38、T45、T51等,可根据不同的工程需求选择不同的产品类型和型号。

 11° Tapered Drill Rod

Drill Rod Shank Length Weight
(kg)
mm foot

Hex Tapered Rod

H22×108mm 610 2' 2.20
1220 4' 4.10
1830 6' 5.90
2000 6'7" 6.40
2435 8' 7.80
2600 8'8" 8.30
3200 10'6" 10.10
3655 12' 11.50
4000 13'1" 12.60
4800 15'9" 14.90
5600 18'4" 17.40
6400 21' 19.80
7200 23'6" 22.20
8000 26'2" 24.60



12° Tapered Drill Rod

Drill Rod Shank Length Weight (kg)
mm foot

Hex Tapered Rod

H22×108mm 610 2' 2.20
1220 4' 4.10
1830 6' 5.90
2000 6'7" 6.40
2435 8' 7.80
2600 8'8" 8.30
3200 10'6" 10.10
3655 12' 11.50
4000 13'1" 12.60
4800 15'9" 14.90
5600 18'4" 17.40
6400 21' 19.80
7200 23'6" 22.20
8000 26'2" 24.60
H25×159mm 1830 6' 7.96
2435 8' 10.38
3050 10' 12.84
3655 12' 15.26
3965 13' 16.50
4270 14' 17.72
4880 16' 20.16
5530 18' 22.76
6095 20' 25.02

R32

钻杆长度直径线重量
(公斤)
毫米 毫米 英寸

漂流杆

2400 7'10英寸三十二1 1/4 T38-R32 15.3
3090 10'11/2英寸三十二1 1/4 T38-R32 19.8
3400 11'13/4"三十二1 1/4 T38-R32 21.7
4000 13'13/8"三十二1 1/4 T38-R32 25.5
4310 14'11/2英寸三十二1 1/4 T38-R32 27.5
4920 16'11/2英寸三十二1 1/4 T38-R32 31.3
5530 18'11/2"三十二1 1/4 T38-R32 35.2
3090 10'11/2英寸三十五1 3/8 T38-R32 24.0
3700 12'11/2英寸三十五1 3/8 T38-R32 28.7
4000 13'13/8"三十五1 3/8 T38-R32 31.1
4310 14'11/2英寸三十五1 3/8 T38-R32 33.4
4920 16'11/2英寸三十五1 3/8 T38-R32 37.8
5530 18'11/2"三十五1 3/8 T38-R32 42.9
6100 20'三十五1 3/8 T38-R32 47.3

MF 杆

3700 12'11/2英寸三十五1 3/8 T38-R32 29.0
4310 14'11/2英寸三十五1 3/8 T38-R32 34.1
4920 16'11/2英寸三十五1 3/8 T38-R32 38.8
5530 18'11/2"三十五1 3/8 T38-R32 43.6
6400 21'三十五1 3/8 T38-R32 50.3

T38

钻杆长度直径
线
重量
(公斤)
毫米 毫米 英寸

延长杆

1220 4'三十九1 1/2 T38-T38 10.2
1525 5'三十九1 1/2 T38-T38 12.8
1830 6'三十九1 1/2 T38-T38 15.3
2435 8'三十九1 1/2 T38-T38 20.4
3050 10'三十九1 1/2 T38-T38 25.5
3660 12'三十九1 1/2 T38-T38 30.9
3965 13'三十九1 1/2 T38-T38 33.2
4270 14'三十九1 1/2 T38-T38 35.7
4880 16'三十九1 1/2 T38-T38 41.0
5530 18'11/2"三十九1 1/2 T38-T38 46.3
6095 20'三十九1 1/2 T38-T38 50.9

MF 杆

915 3'三十九1 1/2 T38-T38 10.7
1220 4'三十九1 1/2 T38-T38 13.3
1525 5'三十九1 1/2 T38-T38 15.8
1830 6'三十九1 1/2 T38-T38 18.3
3050 10'三十九1 1/2 T38-T38 28.5
3660 12'三十九1 1/2 T38-T38 33.6
4270 14'三十九1 1/2 T38-T38 38.7
4880 16'三十九1 1/2 T38-T38 43.7
5530 18'11/2"三十九1 1/2 T38-T38 49.2
6095 20'三十九1 1/2 T38-T38 53.9

六角延长杆

1220 4'三十二1 1/4 T38-T38 8.6
1830 6'三十二1 1/4 T38-T38 12.6
2435 8'三十二1 1/4 T38-T38 16.6
3050 10'三十二1 1/4 T38-T38 20.8
3660 12'三十二1 1/4 T38-T38 24.9

双螺纹杆

3050 10' 46 1 3/4 T38-T38 25.7
3660 12' 46 1 3/4 T38-T38 30.9

导速杆

1830 6' 46 1 3/4 T38-T38 23.5
3050 10' 46 1 3/4 T38-T38 37.2
3660 12' 46 1 3/4 T38-T38 44.0
4270 14' 46 1 3/4 T38-T38 50.9
4880 16' 46 1 3/4 T38-T38 57.7
5530 18'11/2" 46 1 3/4 T38-T38 65.0
6095 20' 46 1 3/4 T38-T38 71.3
1220 4' 56 2 1/8 T38-T38 12.6
1525 5' 56 2 1/8 T38-T38 14
1830 6' 56 2 1/8 T38-T38 17.4
3050 10' 56 2 1/8 T38-T38 28.3
3660 12' 56 2 1/8 T38-T38 32.8
4920 16'2英寸56 2 1/8 T38-T38 47.9
3660 12' 64 2 1/2 T38-T38 51

ST58

钻杆长度直径线重量
(公斤)
毫米 毫米 英寸
1525 5' 76 2 3/8 ST58-ST58 34.0
1830 6' 76 2 3/8 ST58-ST58 40.0
3660 12' 76 2 3/8 ST58-ST58 76.3

ST68

钻杆长度直径线重量
(公斤)
毫米 毫米 英寸
1525 5' 87 3 7/16 ST68-ST68 35.5
1830 6' 87 3 7/16 ST68-ST68 43.8
3660 12' 87 3 7/16 ST68-ST68 80.0
6110 20' 87 3 7/16 ST68-ST68 133.0

Can't find the parameters you want? Please get in touch with us!

Download Brochure

优势



精选优质钢材

轻型钻杆


·我们的棒材主要采用40SiMnCrNiMo材质,这是一种高强度、高韧性的合金钢,以其优异的耐磨性和抗疲劳性而闻名。此外,我们还提供23CrNi3Mo材质的定制服务,以满足客户对高强度和高耐磨性的需求。

· 40SiMnCrNiMo、23CrNi3Mo材料具有较高的屈服强度和抗拉强度,能够在恶劣的作业环境下承受较大的冲击和振动,确保钻杆的长期稳定性和耐用性。

重型钻杆


·我们的重型钻杆采用 23CrNi3Mo 制成,这是一种高性能合金结构钢,以其卓越的强度、韧性和良好的淬透性而闻名。

· 23CrNi3Mo重型钻杆可承受更大的冲击力和扭矩,适合更复杂的工作环境和更繁重的任务,确保工作效率和安全性。

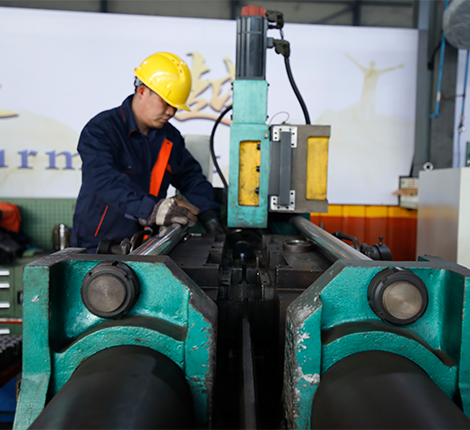

先进的制造工艺


· 精密锻造:我们采用先进的精密锻造技术,精心控制锻造过程中的温度、压力和变形,确保材料性能均匀、组织致密,提高棒材的机械性能和抗疲劳性能。

· 热处理优化:锻造后,我们进行严格的热处理工艺,包括淬火和回火,以消除锻造应力,增加硬度和韧性,并确保在运行过程中具有出色的耐磨性和抗冲击性。

· 精密加工:热处理后,我们采用先进的数控加工设备进行精密加工,包括车削、铣削和磨削,以确保棒材满足所需的尺寸精度和表面质量。

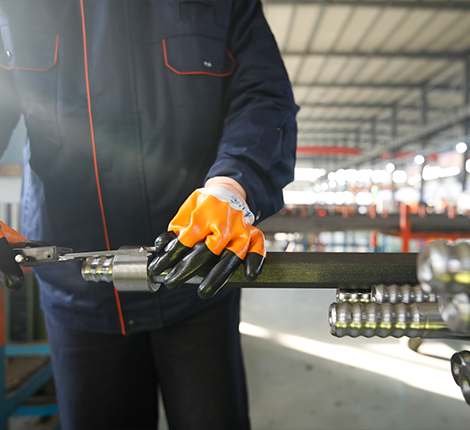

严格的质量控制


· 原材料检验:在采购阶段,我们对每一批钢材进行严格的检验,包括化学成分分析和机械性能测试,确保原材料符合设计规范。

· 过程控制:在整个制造过程中,我们对每个步骤进行监控和控制,包括实时监控锻造温度、压力和变形,以及热处理过程中的温度和时间控制,确保工艺的稳定性和控制性。

· 最终产品检验:在成品阶段,每根钻杆都经过严格的检验,包括外观检查、尺寸测量和机械性能测试,以确保钻杆符合设计规范和客户要求。

钻杆
生产流程

140x140

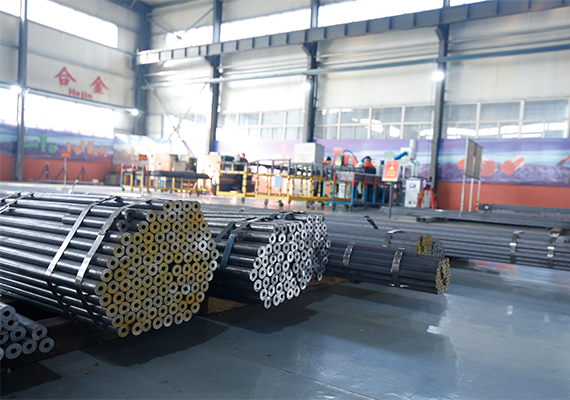

原材料准备和检验

· 材料选择

根据钻杆的用途和性能要求,选择合适的钢材作为原材料,如六角空心钢、空心圆钢等。

· 材料检验

采购的原材料经过严格检查,包括化学成分分析和机械测试,确保材料符合设计规格。

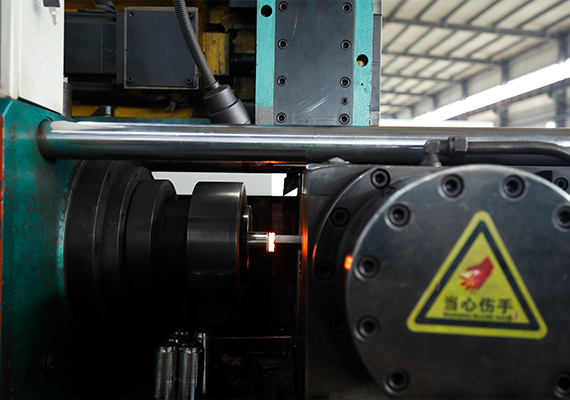

切割和加工

· 长度切割

根据设计长度对原材料进行精确切割,从而得到所需的钻杆毛坯。

· 两端穿线

钻杆毛坯的末端使用机加工设备加工螺纹,以便与其他部件连接。某些类型的钻杆,例如MF钻杆,会采用摩擦焊接工艺来加工内螺纹。

· 加工处理槽

钻杆上加工有凹槽,以便于操作和安装。

140x140
140x140

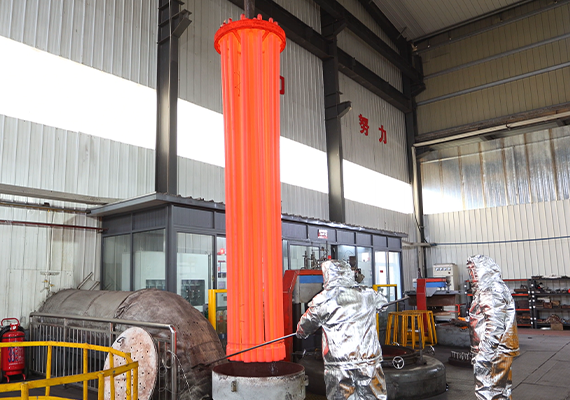

热处理

· 渗碳

将钻杆放入深井渗碳炉中进行渗碳,增加其含碳量和表面硬度。

· 淬火

渗碳后的钻杆放入风冷淬火塔内,增加硬度和耐磨性。

· 回火

钻杆淬火后在深井回火炉中进行回火,以消除淬火应力,提高韧性和稳定性。

矫直和表面处理

· 矫直

将热处理后的钻杆进行矫直,保证其形状、尺寸符合设计要求。

· 喷丸强化

采用喷丸设备对钻杆表面进行喷丸处理,去除表面氧化层,增加表面强度,以改善与其他部件的摩擦。

· 磷化

钻杆表面经过磷化处理,增强抗腐蚀能力。

140x140
140x140

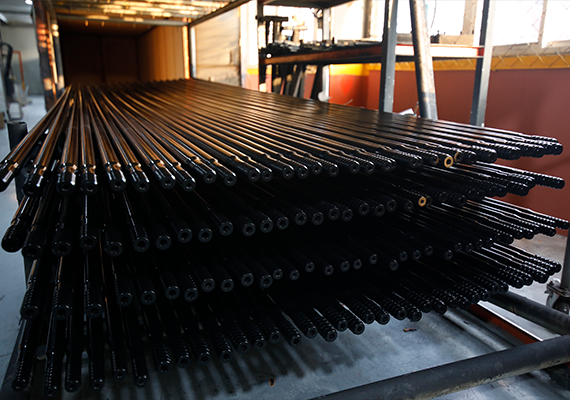

内孔清理及防腐处理

· 渗碳

使用专业设备清理钻杆内孔,确保内孔通畅。

· 表面涂层

钻杆表面涂有防腐漆,提高其抗腐蚀能力,延长其使用寿命。

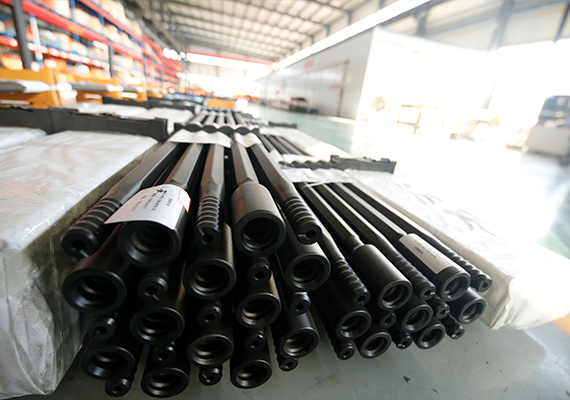

塑料套管安装和标签

· 塑料套管

在钻杆的螺纹区域添加塑料套管,以保护螺纹免受损坏并易于拆卸。

· 生产标签

每根钻杆均贴有生产标签,载有生产日期、批号、规格等信息,以便追溯和管理。

140x140
140x140

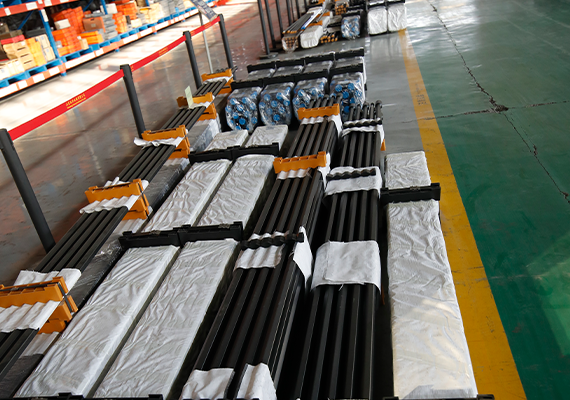

储存和最终检验

·贮存

成品钻杆存放在仓库,等待发货。

· 最终检验

储存前,每根钻杆都要经过最终检查,以确保其符合设计规格和客户要求。
