在岩石工程领域,复杂多变的地质条件长期以来一直是施工中的一大挑战。传统的钻进方法在遇到坚硬岩石、风化层等复杂地层时往往举步维艰,效率低下、成本高昂,并可能引发环境问题。然而,随着潜孔锤导向孔钻进技术的兴起,这些问题正在逐渐被克服。该技术以其独特的工作机制和显著的优势,为复杂地质条件的施工提供了新的解决方案。那么,潜孔锤导向孔钻进究竟是如何实现这一突破的呢?

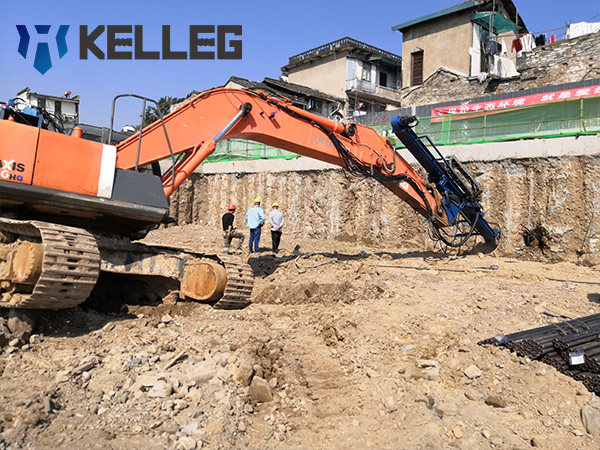

传统钻井方法的局限性
传统的定向钻井通常使用泥浆马达驱动钻头,同时依靠探头传感器监测钻头方向并实现定向控制。然而,这种方法有几个主要缺点:
设备成本高:需配备大容量泥浆泵、配套泥浆罐、泥浆回收装置,增加设备购置和运行成本。
复杂的泥浆管理:使用大量钻井泥浆会增加材料和处理成本,并带来环境问题。
复杂地质条件下效率低:在坚硬或风化的岩层中,传统的钻头和工具难以保持方向和穿透速度,常常导致施工周期延长。

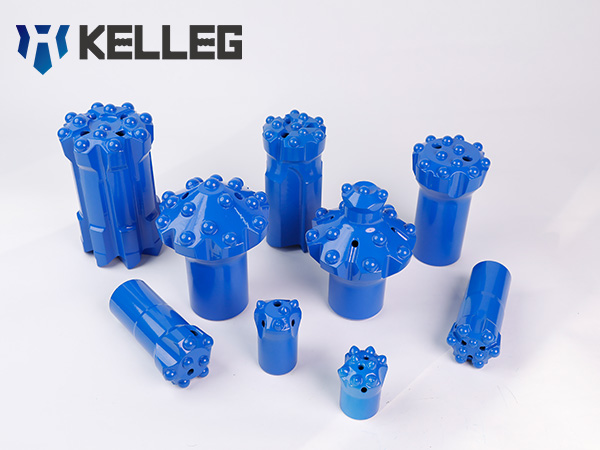

DTH 冲击器导向孔钻进的原理和优势
潜孔锤导向孔钻进技术利用潜孔锤在钻进过程中产生的高频振荡冲击破碎岩石,同时控制钻杆的旋转角度实现导向孔钻进。该技术以压缩空气为动力源,无需泥浆,可大幅降低施工成本和环境压力。
1. 高效破碎岩石
潜孔锤的高频冲击力可有效破碎各种硬度的岩石,尤其适用于中硬地层。与旋转钻进相比,潜孔锤的钻进速度更快,钻进时间更短。
2. 精准的方向控制
通过精确调整钻杆的旋转角度和锤子的冲击频率,该技术确保即使在复杂的地质条件下也能进行高精度定向钻井,使钻孔保持在预定路径上并最大限度地减少偏差。
3.环保节能
由于压缩空气取代钻井泥浆作为动力源,无需处理或处置泥浆。这不仅降低了施工成本,也符合环境可持续的施工实践。
4.适应性强
潜孔锤导向孔钻进适应各种地形和地质环境,包括山区、河流、城市等。无论是在坚硬岩石还是复杂地层,都能展现出卓越的施工性能和灵活性。

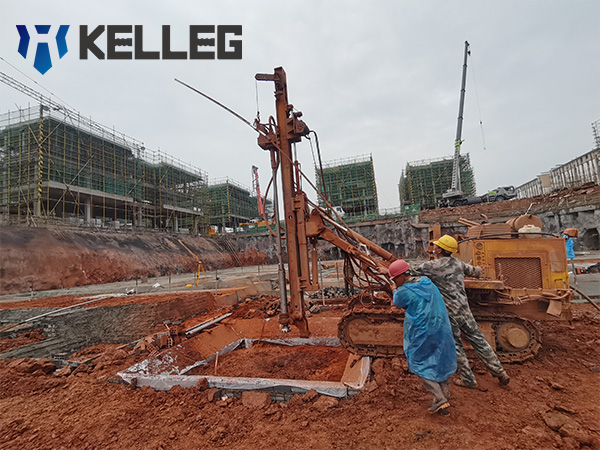

不同地层的潜孔锤定向钻进方法
1.风化或软至中硬岩石
在这些地层中,通常使用斜面硬质合金导向钻头。这些钻头具有倾斜的切削面和硬质合金导向条,可提供强大的切削性能和方向控制。通过控制钻杆的旋转并在钻进过程中施加侧向力,可以实现所需的轨迹。
2. 中硬至硬岩层
斜面钻头可能不足以应对更硬的地层。在这种情况下,其他类型的钻头包括球齿硬质合金导向钻头、圆形全面硬质合金钻头和三段式导向钻头。球齿钻头的切削力更大,导向精度更高。钻井系统通常由钻头、潜孔锤和弯接头等部件组成。
球齿钻头沿钻头面圆周排列。当钻机对钻头施加压力时,潜孔锤启动,球齿冲击岩石,有效破碎岩石。这种设计还有助于方向控制,从而保持钻孔精度和效率。

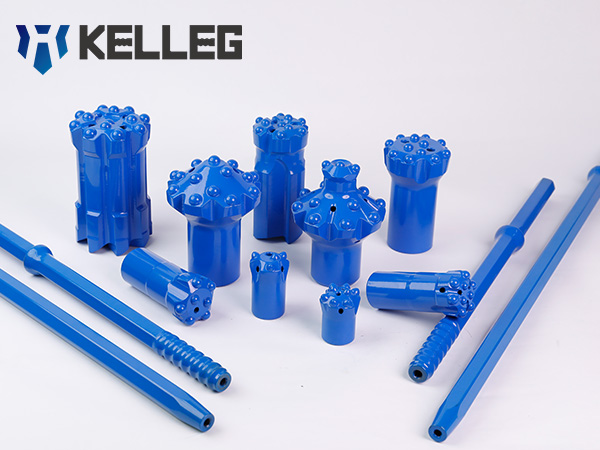

潜孔锤导向孔钻进的施工特点
基本设备配置
潜孔锤导向孔钻进装置通常由空气压缩机、润滑或添加剂系统、钻机和钻杆组成。压缩空气为系统提供动力,通过旋转运动驱动高频锤击。
关键钻井参数
钻压(WOB):直接影响钻井效率和钻孔质量。钻压过大会导致过度磨损;钻压过小则会降低冲击能量。
旋转速度:应根据岩石类型、钻头直径、冲击能量和频率进行优化,以最大限度地提高效率并最大限度地减少磨损。
风量:必须满足锤子的气流需求,并确保环空中有足够的回流速度来清除岩屑。
气压:影响穿透率,必须根据钻孔深度进行调整,尤其是深钻。
设备维护
由于潜孔锤钻孔过程中粉尘大、振动剧烈,设备容易磨损和故障。定期维护(包括清洁、润滑和检查)对于确保设备运行可靠并延长使用寿命至关重要。
操作员培训
潜孔锤导向孔钻进需要熟练的操作员。人员必须熟悉设备功能和操作程序,并能够排除施工过程中出现的问题。因此,全面的培训和管理至关重要。
结论
潜孔锤导向孔钻进技术有效解决了复杂地质条件带来的挑战,显著提高了施工效率和质量,降低了成本,并减少了对环境的影响,为岩石工程的新发展奠定了基础。
随着这项技术的不断发展,其应用领域将不断拓展,为行业注入新的活力。对于工程技术人员而言,掌握潜孔锤定向钻进技术将有助于提高施工效率和质量,同时降低工程成本。展望未来,这项技术必将成为现代岩石工程解决方案的基石。
